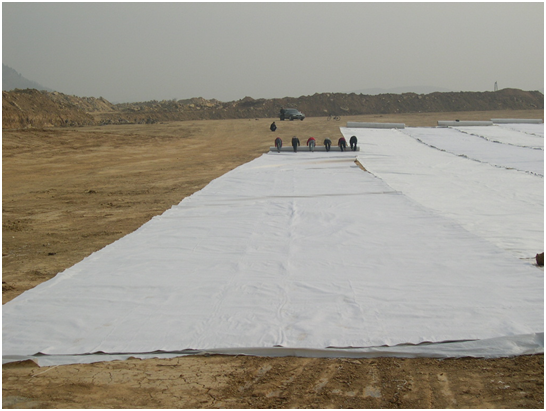

91视频直播APP膜粘接所用的粘合剂大多为即涂即粘型，工艺环节为搭接定位，湿布清洁接缝处，干布清洁，涂胶，压合，沙袋拖压（必须先拖压，后定位压重，若不拖压则沙袋与沙袋之间的重力缺乏处会形成粘接薄弱面）。

0.5mm厚的91视频直播APP膜的粘接缝宽15cm，固化时间4h，接缝的拉伸强度为母材的110%，延伸率为母材214%。一级水电站土坝防渗加固工程中0.9mm厚的91视频直播APP膜的粘接缝宽8cm，粘接环境温度约为28℃，风力2~3级，固化时间8~12h，固化环境温度为15~18℃，接缝的拉伸强度为母材拉伸强度的111%，延伸率为母材的134%。

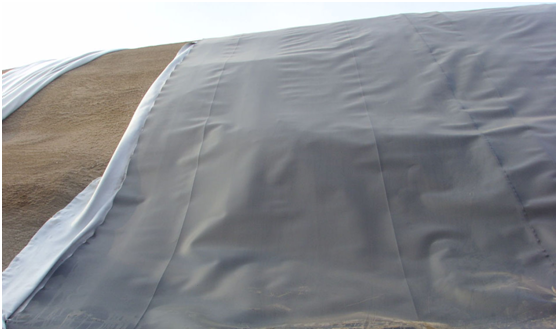

对于复合膜接缝中的91视频直播APP织物的拼接常用缝接与粘接两种方式。用手提缝纫机缝合工艺简单，但织物接缝难以与膜接缝协调变形，拉伸强度会有明显下降，甚至两布一膜的接缝强度还低于一布一膜的接缝强度。

用粘合剂粘合91视频直播APP织物不仅工艺复杂，而且由于织物孔隙率大而消耗大量的粘合剂，成本较高。此外，膜与织物一般需分别先后粘合，中间至少需经历一个粘合固化周期。总结91视频直播APP膜拼接工艺，应尽量避免拾遗补漏，尤其对于焊接工艺，尽量减少漏焊、虚焊，以及一条焊缝有多次停顿点。尽管这些缺陷被检查出可以补焊，但手持焊枪的焊接质量远不如焊机的焊接质量。
